Zastosowania skanowania laserowego 3D architekturze

Dlaczego warto skanować laserowo zabytkowe budynki?

Skanowanie laserowe 3D zabytków, takich jak kamienice z 1930 roku, jest kluczowe dla uzyskania kompleksowej i obiektywnej dokumentacji cyfrowej. W przeciwieństwie do tradycyjnych pomiarów ręcznych, które często pomijają subtelne detale i nieregularności, skaner laserowy rejestruje miliony punktów pomiarowych, tworząc precyzyjny model 3D. Pozwala to na dokładne odwzorowanie każdego zdobienia, gzymsu czy nierówności, co jest fundamentalne dla zachowania historycznego charakteru obiektu i uniknięcia kosztownych błędów na etapie projektowania renowacji. Dzięki temu możliwe jest precyzyjne planowanie prac konserwatorskich, rekonstrukcyjnych oraz adaptacyjnych, z pełnym poszanowaniem oryginalnej substancji.

Jakie detale architektoniczne uchwyci skaner 3D?

Skaner 3D uchwyci wszystkie detale Twojej elewacji, nawet te najdrobniejsze i najbardziej skomplikowane, które są wyzwaniem dla tradycyjnych metod pomiarowych. Rejestruje nie tylko ogólny kształt, ale także precyzyjnie odwzorowuje gzymsy, płaskorzeźby, boniowania, pilastry, rzeźbione portale, a nawet fakturę tynku czy ślady po dawnych uszkodzeniach. Dzięki wysokiej gęstości chmury punktów, skaner jest w stanie wiernie oddać każdy niuans, w tym subtelne krzywizny i zagłębienia. Podczas jednego z naszych projektów dla zabytkowej kamienicy w centrum Warszawy skaner zidentyfikował pęknięcia o szerokości zaledwie kilku milimetrów, co pozwoliło konserwatorowi na wczesne zaplanowanie niezbędnych napraw. Dodatkowo, skanery często rejestrują również informacje o kolorze (RGB), co pozwala na stworzenie fotorealistycznych modeli 3D, niezwykle przydatnych w dokumentacji konserwatorskiej i wizualizacjach.

Jak skan pomaga w ocenie stanu technicznego?

Cyfrowy model elewacji, uzyskany ze skanowania laserowego, to niezwykle skuteczne narzędzie diagnostyczne. Analizując gęstą chmurę punktów, można precyzyjnie zlokalizować i zwymiarować nawet najdrobniejsze uszkodzenia, takie jak spękania strukturalne, odspojenia tynku, ubytki materiału, erozję czy odchylenia od pionu i poziomu. Na podstawie tych danych tworzymy szczegółowe mapy uszkodzeń, które wizualizują zakres i głębokość problemów. Stanowią one nieocenioną pomoc dla konstruktorów, konserwatorów i architektów, znacząco ułatwiając planowanie prac remontowych, ocenę stabilności konstrukcji oraz dobór odpowiednich technologii i materiałów konserwatorskich. Możliwe jest również porównanie stanu obecnego z historycznymi danymi, co pozwala na monitorowanie dynamiki zmian.

Od czego zależy koszt skanowania 3D elewacji?

Koszt skanowania 3D elewacji zależy od czterech głównych czynników: powierzchni, złożoności detali, warunków terenowych i zakresu opracowania danych. Każdy projekt wymaga indywidualnej oceny, aby precyzyjnie dopasować technologię i zakres prac do Twoich potrzeb. Na przykład, elewacja z bogatymi zdobieniami i rzeźbami będzie wymagała gęstszej chmury punktów i dłuższego czasu skanowania niż prosta, gładka ściana. Trudno dostępne miejsca, takie jak wysokie gzymsy czy detale na dachu, mogą wymagać użycia specjalistycznego sprzętu (np. dronów), co również wpływa na cenę. Pamiętaj, że jest to inwestycja, która zwraca się na dalszych etapach projektu dzięki oszczędnościom czasu i materiałów, minimalizacji błędów projektowych i wykonawczych oraz możliwości precyzyjnego planowania prac konserwatorskich.

Jaką dokładność oferuje skanowanie laserowe 3D?

Skanowanie laserowe 3D budynku oferuje dokładność pomiarową w zakresie od 1 do 3 milimetrów. Taka precyzja jest nieosiągalna dla tradycyjnych metod pomiarowych. Co to oznacza w praktyce? Każdy element projektowany na podstawie skanu, jak stolarka okienna czy elementy odtwarzanej fasady, będzie idealnie dopasowany. Minimalizujesz w ten sposób ryzyko błędów wykonawczych i kosztownych poprawek na budowie.

Co to jest chmura punktów?

Chmura punktów to cyfrowy zbiór milionów punktów pomiarowych, z których każdy posiada precyzyjne współrzędne (X, Y, Z) oraz informację o kolorze (RGB). To dosłownie cyfrowy odpowiednik rzeczywistego obiektu, wiernie odzwierciedlający jego geometrię i wygląd. W zależności od potrzeb projektu, możemy przygotować chmurę o gęstości od kilkuset do ponad 2000 punktów na metr kwadratowy, co pozwala wiernie odwzorować nawet najdrobniejsze detale rzeźbiarskie, pęknięcia czy ubytki. Wysoka gęstość punktów w obszarach o skomplikowanej geometrii gwarantuje, że żaden istotny element nie zostanie pominięty, co jest kluczowe dla precyzyjnych analiz i projektowania renowacji.

Jak przebiega proces skanowania 3D krok po kroku?

Proces skanowania 3D elewacji składa się z trzech głównych etapów: planowania, pomiarów w terenie oraz opracowania danych w biurze. Całość jest realizowana z minimalną inwazyjnością, co jest szczególnie ważne przy obiektach zabytkowych i użytkowanych. Nasz wykwalifikowany zespół nadzoruje każdy etap, gwarantując efektywność, bezpieczeństwo i najwyższą jakość finalnych produktów. Dzięki precyzyjnemu planowaniu i wykorzystaniu zaawansowanego sprzętu, prace terenowe są zazwyczaj szybkie i nieuciążliwe, a zebrane dane stanowią solidną podstawę do dalszych analiz i projektowania.

Ile czasu zajmują pomiary w terenie?

Pomiary w terenie dla typowej elewacji kamienicy o powierzchni do 500 m² zajmują zazwyczaj od 4 do 8 godzin. To bardzo szybko. Skaner ustawiany jest w kilku lub kilkunastu miejscach wokół budynku, aby zarejestrować całą jego geometrię bez tak zwanych martwych pól. Dzięki sprawnej organizacji prace często kończą się w ciągu jednego dnia roboczego, nie zakłócając normalnego funkcjonowania obiektu.

Co dzieje się z danymi po skanowaniu?

Po zakończeniu pomiarów surowe dane z poszczególnych stanowisk skanera są łączone w jedną, spójną chmurę punktów w procesie zwanym rejestracją. Następnie chmura jest czyszczona z niepotrzebnych obiektów, takich jak przechodnie, samochody czy elementy otoczenia, aby uzyskać czysty model elewacji. Tak przygotowany, szczegółowy materiał staje się precyzyjną bazą do dalszych opracowań, które zamawiasz. Może to być m.in. stworzenie modeli BIM (Building Information Modeling) zintegrowanych z danymi ze skanu, modeli do druku 3D, zaawansowanych wizualizacji AR/VR, a także analiz nasłonecznienia czy symulacji przepływu powietrza. Te zaawansowane produkty wspierają konkretne, zaawansowane etapy projektu, od planowania renowacji po zarządzanie obiektem.

Jakie produkty końcowe otrzymam?

Otrzymasz od nas kluczowe produkty końcowe, takie jak surowa lub oczyszczona chmura punktów, model 3D typu Mesh, a także tradycyjną dokumentację 2D CAD w postaci rzutów i przekrojów. Model Mesh, czyli siatka trójkątów, jest idealny do tworzenia realistycznych wizualizacji marketingowych. Z kolei na podstawie chmury punktów opracowujemy dokładne rysunki techniczne 2D, które wciąż pozostają standardem w wielu biurach projektowych.

Jakie są główne zastosowania skanu 3D w architekturze?

Głównym zastosowaniem skanowania laserowego 3D w architekturze jest tworzenie precyzyjnych inwentaryzacji architektonicznych, które są podstawą dla procesów rewitalizacji, konserwacji i monitorowania stanu technicznego budynków, zwłaszcza zabytkowych. Dane ze skanowania są coraz częściej integrowane z modelami BIM (Building Information Modeling), co pozwala na pełną koordynację międzybranżową, wykrywanie potencjalnych kolizji na bardzo wczesnym etapie projektu oraz efektywne zarządzanie całym cyklem życia obiektu. Inne kluczowe zastosowania to: tworzenie wirtualnych spacerów i wizualizacji 3D, analiza nasłonecznienia i zacienienia, wsparcie dla projektowania i modernizacji instalacji (HVAC, elektryczne), monitorowanie deformacji konstrukcji w czasie, a także precyzyjne planowanie i kontrola jakości prac budowlanych i konserwatorskich.

Czy model 3D przyda się przy projekcie rewitalizacji?

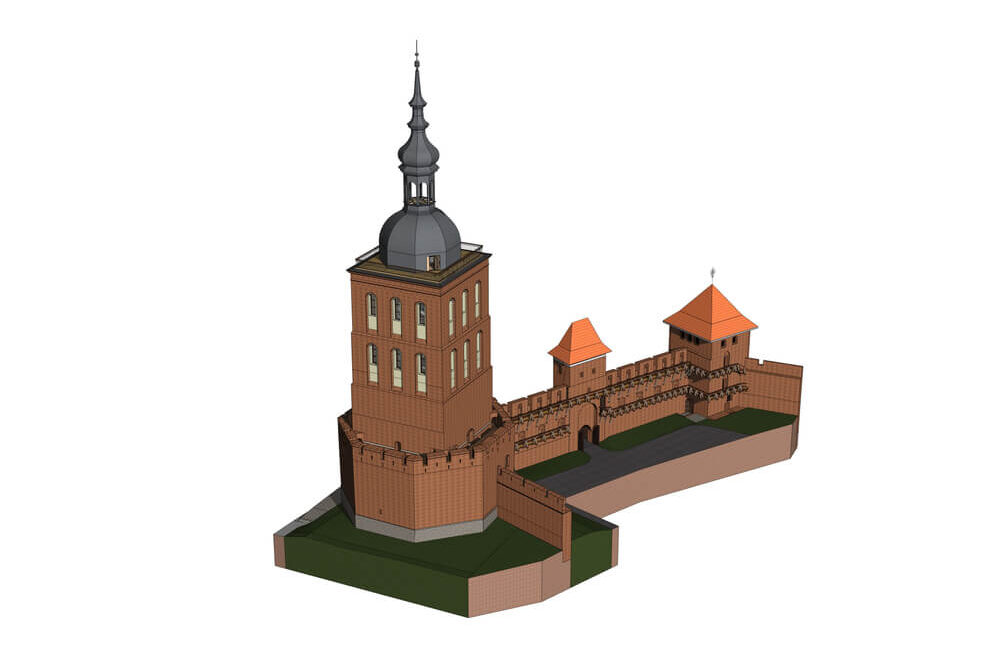

Tak, model 3D jest fundamentem nowoczesnego projektu rewitalizacji. Pełni on funkcję cyfrowego bliźniaka, na którym architekci mogą wirtualnie testować różne rozwiązania, sprawdzać kolizje z nowymi instalacjami czy analizować wpływ planowanych zmian na konstrukcję. Przykładowo, podczas prac nad renowacją historycznego obiektu użyteczności publicznej, integracja modelu z BIM umożliwiła inżynierom precyzyjną analizę nośności i optymalne zaplanowanie wzmocnień.

Czy skanowanie 3D jest lepsze od tradycyjnych metod pomiaru?

Tak, w przypadku złożonych obiektów, jakimi są stare kamienice, skanowanie 3D jest metodą znacznie efektywniejszą i dokładniejszą. Oferuje kompletność danych niemożliwą do osiągnięcia za pomocą tradycyjnych pomiarów, które często są czasochłonne, obarczone ryzykiem błędu ludzkiego i nie zawsze pozwalają na uchwycenie wszystkich detali. Skanowanie 3D dostarcza obiektywnych, mierzalnych danych, które mogą być wykorzystane do zaawansowanych analiz, takich jak monitoring deformacji w czasie (poprzez porównanie skanów z różnych okresów) czy automatyczne wykrywanie i klasyfikacja uszkodzeń za pomocą algorytmów. To wybór między metodą, która była wystarczająca kiedyś, a technologią niezbędną dzisiaj, szczególnie w kontekście rosnących wymogów konserwatorskich i projektowych, gdzie precyzja i kompleksowość danych są kluczowe.

Jakie są ograniczenia ręcznych pomiarów?

Tradycyjne pomiary ręczne są czasochłonne, a także obarczone dużym ryzykiem błędu ludzkiego. Mierniczy jest w stanie zmierzyć jedynie wybrane, dostępne punkty, a reszta geometrii jest upraszczana lub interpolowana. Trudno dostępne detale, takie jak zdobienia na dużej wysokości, są często pomijane lub mierzone z niedokładnością, co prowadzi do kosztownych błędów na etapie wykonawczym.

Podsumowanie

• Skanowanie laserowe 3D gwarantuje milimetrową precyzję, która jest niezbędna do wiernego odwzorowania historycznych detali elewacji.
• Cyfrowy bliźniak budynku stanowi precyzyjną i obiektywną podstawę dla projektów renowacji, analiz konstrukcyjnych i dokumentacji konserwatorskiej.
• Technologia ta znacząco skraca czas prac terenowych i eliminuje błędy typowe dla tradycyjnych metod pomiarowych.
• Inwestycja w dokładne dane minimalizuje ryzyko projektowe, dając pewność i wiarygodne informacje wszystkim stronom procesu inwestycyjnego.
